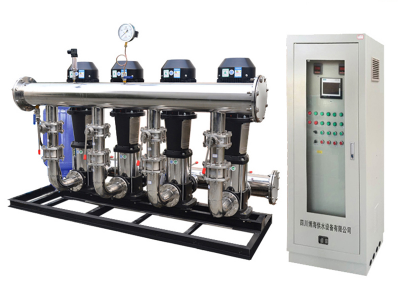

恒壓變頻供水設備工作過程：

　　合上空氣開關，供水系統投入運行。將手動、自動開關打到自動上，系統進入全自動運行狀態，PLC中程序首先接通KM6，并起動變頻器。根據壓力設定值(根據管網壓力要求設定)與壓力實際值(來自于壓力傳感器)的偏差進行PID調節，并輸出頻率給定信號給變頻器。

變頻器根據頻率給定信號及預先設定好的加速時間控制水泵的轉速以保證水壓保持在壓力設定值的上、下限范圍之內，實現恒壓控制。同時變頻器在運行頻率到達上限，會將頻率到達信號送給PLC，PLC則根據管網壓力的上、下限信號和變頻器的運行頻率是否到達上限的信號，由程序判斷是否要起動第2臺泵(或第3臺泵)。

當變頻器運行頻率達到頻率上限值，并保持一段時間，則PLC會將當前變頻運行泵切換為工頻運行，并迅速起動下1臺泵變頻運行。此時PID會繼續通過由遠傳壓力表送來的檢測信號進行分析、計算、判斷，進一步控制變頻器的運行頻率，使管壓保持在壓力設定值的上、下限偏差范圍之內。

恒壓變頻供水設備增泵工作過程：

　　假定增泵順序為l、2、3泵。開始時，1泵電機在PLC控制下先投入調速運行，其運行速度由變頻器調節。當供水壓力小于壓力預置值時變頻器輸出頻率升高，水泵轉速上升，反之下降。當變頻器的輸出頻率達到上限，并穩定運行后，如果供水壓力仍沒達到預置值，則需進入增泵過程。在PLC的邏輯控制下將1泵電機與變頻器連接的電磁開關斷開，1泵電機切換到工頻運行，同時變頻器與2泵電機連接，控制2泵投入調速運行。如果還沒到達設定值，則繼續按照以上步驟將2泵切換到工頻運行，控制3泵投入變頻運行。

恒壓變頻供水設備減泵工作過程：

　　假定減泵順序依次為3、2、1泵。當供水壓力大于預置值時，變頻器輸出頻率降低，水泵速度下降，當變頻器的輸出頻率達到下限，并穩定運行一段時間后，把變頻器控制的水泵停機，如果供水壓力仍大于預置值，則將下一臺水泵由工頻運行切換到變頻器調速運行，并繼續減泵工作過程。如果在晚間用水不多時，當最后一臺正在運行的主泵處于低速運行時，如果供水壓力仍大于設定值，則停機并啟動輔泵投入調速運行，從而達到節能效果。
